Metcal’s MX-500 Soldering and Rework System has been reimagined, adding features and a new look to a bench top icon.

The system utilizes SmartHeat® Technology, wherein each cartridge is equipped with a self-regulating heater which ‘senses’ its own temperature and closely maintains its pre-set idle temperature for the life of the heater-tip. The tip temperature is determined by the inherent metallurgical properties of the heater; no external adjustment or equipment is required. The MX-500 retains switchable dual port, 40W operation while introducing numerous new features in a new housing.

FEATURES AND BENEFITS

  • Integrated Power Indication Meter: a built in net power meter which will display a graphical and numerical representation of the power applied to the cartridge.

  • User Programmable PowerSave Mode: the time to enter PowerSave Mode is adjustable from 10 to 120 minutes.

  • Ground Fault Interrupt: AC ground monitor detects power line ground failures and immediately alerts the operator and shuts down the system. Only after the power line ground has been restored, can the MX-500 be restarted and soldering operations can be resumed.

  • Universal Power Supply: automatically senses the input line voltage and adjusts accordingly, which allows for worldwide operation without adaptors or a change in performance.

  • Compatibility with all MX products: the MX-500 redesign allows full compatibility with existing and previous MX upgrade kits, tip-cartridges, hand-pieces and accessories.

  • Greater process control with SmartHeat® Technology

  • Reduced space requirements



MX-500 Dual Switchable Output Systems

  • MX-500S: Soldering and Rework Hand-Piece
  • MX-500SPT: Soldering and Rework Hand-Piece and Precision Tweezer Hand-Piece
  • MX-500DS: Soldering and Rework Hand-Piece and Desoldering Hand-Piece



Tips / Cartridges Series compatible with this system:

  • STTC Soldering Cartridges
  • UFTC Ultra Fine Soldering Cartridges
  • SMTC Rework Cartridges
  • PTTC Tweezer Cartridges
  • TATC Talon Cartridges
  • STDC Desoldering Cartridges



MX-500 เป็นเครื่องขนาดกะทัดรัดเพื่อการใช้งานแบบตั้งโต๊ะ มีเทคโนโลยี SmartHeat โดยแต่ละ cartridge สามารถควบคุมอุณหภูมิได้ด้วยตัวเอง เพื่อให้สามารถรักษาอุณหภูมิได้อย่างคงที่ระหว่างการใช้งานโดยผู้ใช้ไม่จำเป็นต้องตั้งค่าใดๆ MX-500 มีพอร์ตคู่ให้ผู้ใช้สามารถเลือกใช้งานได้ที่พลังงาน 40W มีมิเตอร์บอกค่าพลังงานขณะการใช้งาน และโหมด PowerSave ที่สามารถตั้งค่าการใช้งานได้ตั้งแต่ 10 นาทีถึง 120 นาที มาพร้อม Universal Power Supply จึงสามารถใช้งานได้ทั่วโลก สามารถใช้งานกับทุกผลิตภัณฑ์จากซีรีย์ MX

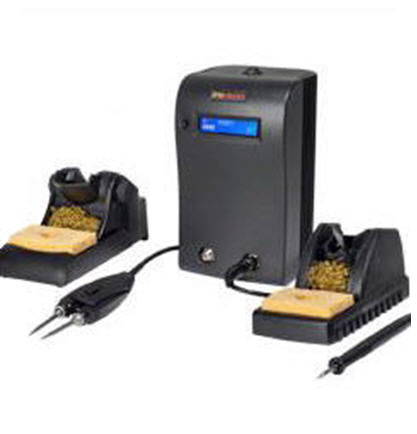

MX-500 Dual Switchable Output Soldering, Desoldering and Rework System

  • Specifications
    Ambient Operating Temperature: 10- 40°C (50°F - 104°F)
    Maximum Enclosure Temperature: 55°C (131°F)
    Input Line Voltage: 100- 240 VAC, grounded circuit
    Input Line Frequency: 50/60 Hz
    Power Consumption: 70 Watts
    Output Power Maximum: 40 Watts max. at 22°C
    Output Frequency: 13.56 MHz.
    Power Cord 3-Wire: 183cm (18/3") SJT
    Dimensions w x d x h: 12.1cm x 12.1cm x 22.2cm
    (4.8" x 4.8" x 8.8")
    Certification / Marking: cTUVus, CE
    Tip-to-Ground Potential: < 2mV
    Tip-to-Ground Resistance: < 2 ohms
    Idle Temperature Stability: ± 1.1°C (2°F) in still air
    Hand-piece Cable Length: L=122cm (48"), burn resistant, ESD safe
    Hand-piece Connector: F connector
    Weight of the power supply: 5.85 lbs (2.65 kg)
